一、設備簡介：

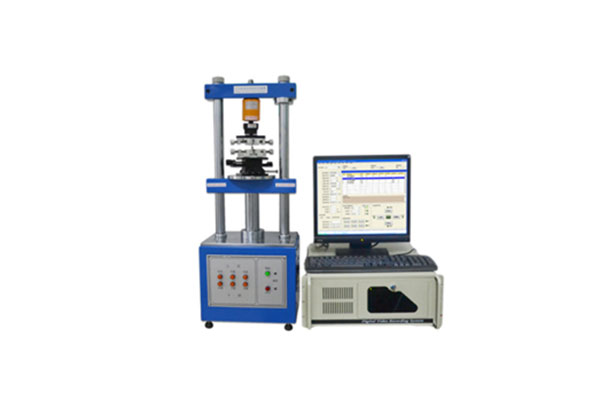

　　產品型號：WS-CB-1220S

　　全自動插拔力試驗機適用于各種連接器等產品之插入力及拔出力測試，搭配技術設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用Windows，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存(試驗條件，位移曲線圖，壽命曲線圖，檢查報表---等等)。

　　同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

　　二、技術參數

　　較大荷重：20kg

　　最小解析度：0.01gf

　　較大測定行程：150mm

　　速度范圍：0-300mm/min

　　X、Y軸移動范圍：0-75mm

　　傳動機構：滾珠絲桿

　　外觀尺寸：360*260*940mm

　　最小微調距離：0.01mm

　　機臺重量：76kg

　　使用電源：220V

　　三、試驗機軟體介紹：

　　3.1主要測試項目：

　　連接器插拔壽命衰減曲線分析的測試;

　　連接器整排插拔測試、單PIN保持力測試;

　　連接器產品的插入力與位移量、及拔出力與位移量測試;

　　連接器單孔插拔試驗、連接器Normal Force測試;

　　一般壓縮，拉伸破壞試驗;

　　3.2主要功能特點：

　　可列印儲存圖形(插拔位移曲線圖，壽命曲線圖，檢查報表);

　　超越原有的設計，人性化機面測試;

　　測試資料儲存于硬碟(每一筆資料皆可儲存，不限次數);

　　測試條件皆可由電腦畫面設定，方便且快速(含插拔行程，速度，暫停時間等);

　　檢驗報表抬頭內容可隨時修改(中英文皆可);

　　檢驗報表可轉檔至.WORD、EXCEL、PDF做編輯;

　　搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」。

　　四、儀器保護裝置：

　　a.儀器超載保護

　　b.緊急停機裝置、上下行程限定裝置。

　　c.軟件設定參數較大值限定上限保護。

　　五、儀器標準配置清單如下：

　　1.1220S試驗本體

　　2.控制系統：工控電腦、17寸液晶顯示器

　　3.荷重元20kg
